從關鍵參數下手精析鏈路預算　衛星通訊效能優化有撇步

鏈路預算基本概念

在射頻通訊系統中，訊號從發射端到接收端所經路徑稱為通訊鏈路。設計此類系統時，評估該路徑的訊號強度、雜訊水準與各項損耗的過程，即為鏈路預算分析。此分析是通訊系統設計最關鍵步驟之一，是對端到端性能的理論評估。

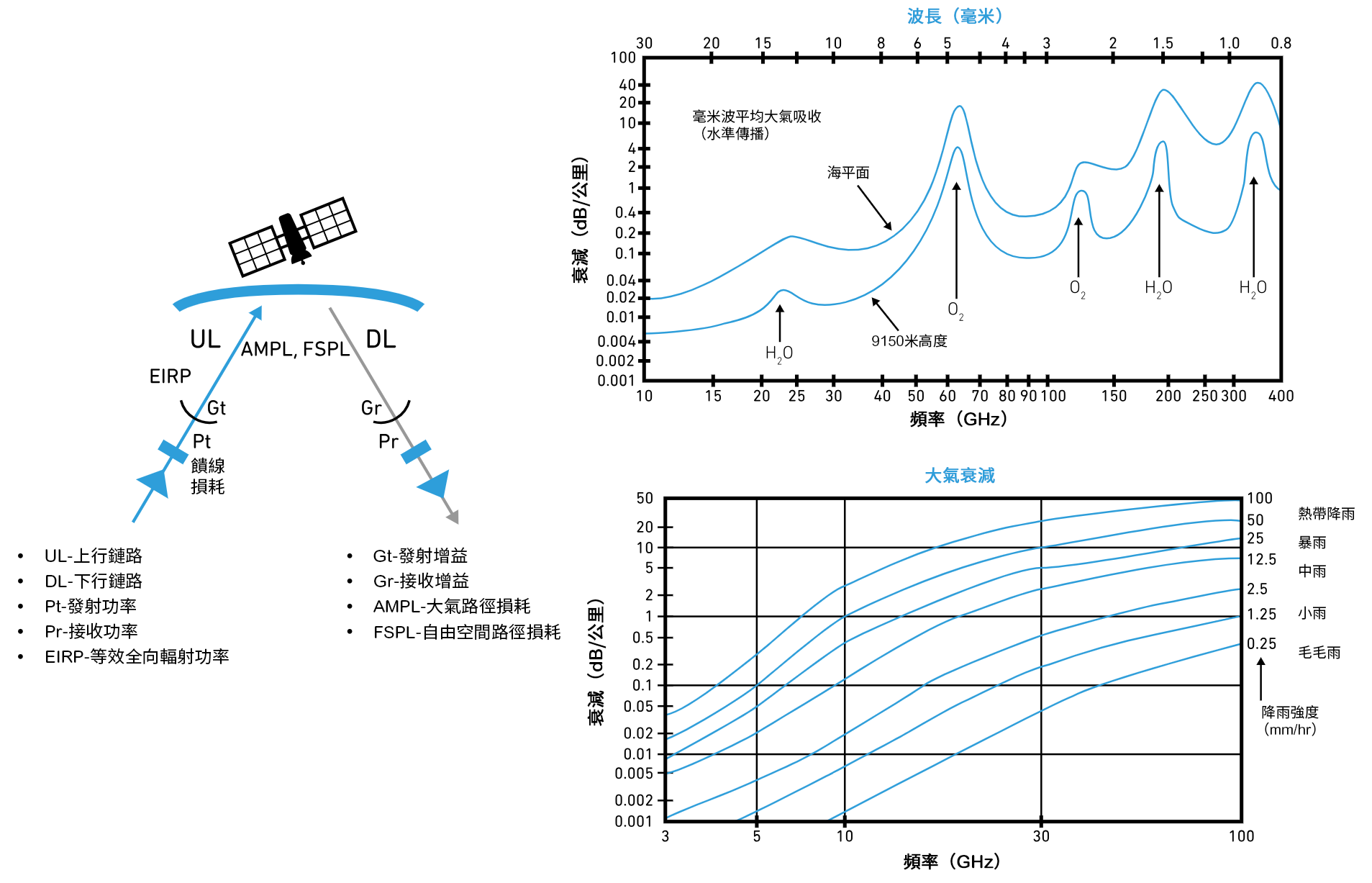

透過鏈路預算分析，可量化在特定條件下系統之增益與損耗，並在納入各項系統參數後，預測資料傳輸效能。其評估項目包括發射功率、天線增益、路徑損耗、接收器靈敏度，以及因大氣吸收、多重路徑衰落與系統損耗等因素(圖1)。

將上述參數建立為結構化模型後，工程人員可進一步判斷接收訊號功率是否滿足服務品質需求。各項參數皆會影響最終鏈路預算結果，理解其作用是設計可靠且高效通訊系統的關鍵。

衛星系統＋優化方法

優化衛星通訊系統的RF鏈路預算，是確保通訊可靠性的重要基礎。採用適當的設計技術，可提升並維持訊號品質、頻譜效率與連線穩定度。本文將探討衛星通訊網路的鏈路預算概念及其計算方法，也包括設計過程中應對鏈路預算挑戰的一些技術手段。鏈路預算分析常以弗里斯傳輸公式(Friis Transmission Formula)為基礎，用以描述自由空間中，接收功率與發射功率之關聯，並納入傳輸距離與天線等影響因素(圖2)。該模型廣泛應用於無線通訊系統中對接收訊號強度的初步估算。

衛星鏈路預算關鍵參數

鏈路核心參數

天線增益對雜訊溫度比(G/T)是衡量接收端性能的重要指標，天線增益反映訊號的聚焦能力，而系統雜訊溫度則涵蓋天空溫度、低雜訊放大器(Low Noise Amplifier, LNA)溫度及饋線損耗等來源。全面了解G/T比值，對於衛星通訊系統及其相關鏈路預算的設計、分析與優化極具意義。

在衛星通訊系統的接收端，G/T比值將接收天線的增益與系統的總雜訊溫度比較。它量化了天線在背景雜訊中捕獲所需訊號的有效性。較高的G/T比值意味著系統在接收微弱訊號方面表現較佳，同時能夠有效抑制系統雜訊的影響。這一指標使工程師可優化諸如天線尺寸、接收器靈敏度與雜訊係數等關鍵參數，並在訊號接收能力與雜訊抑制之間實現最佳平衡(圖3)。

天線的G/T值是透過將天線的接收增益除以其等效系統雜訊溫度取得的，如下方公式所示。其中，天線增益量化了有效接收與定向RF訊號的能力，而等效雜訊溫度則代表天線系統的總雜訊貢獻。最終計算得出的G/T值通常以分貝每開爾文(dB/K)為單位表示，為天線性能提供了標準化衡量指標。

天線G/T＝天線增益(dBi)–10 log10(系統雜訊溫度)

G/T比值在衛星通訊系統的鏈路預算中極為重要。在系統設計過程中，工程師仰賴G/T比值以進行精確的鏈路預算分析。

等效全向輻射功率(EIRP)則是衛星通訊鏈路預算中的另一項關鍵指標。它結合發射器輸出功率與天線增益，反映了系統發送訊號的有效性。較高的EIRP可提高接收端的信噪比(SNR)，從而實現更長的傳輸距離與更強的抗干擾能力。最大化EIRP可藉由增強訊號可靠性並降低所需鏈路裕量，同時提升上行鏈路與下行鏈路的性能。

SNR與鏈路設計權衡

現代EIRP技術的進步使衛星系統能夠在每個基站支援更多用戶，擴大覆蓋範圍，增加鏈路容量，並為終端使用者帶來更高的資料速率與更優的服務品質。

EIRP(發射端)＝Pt–損耗+Gt

(其中，Pt＝發射功率，Gt＝發射增益)

由於路徑損耗的存在，發射器與接收器間的距離會顯著影響SNR。SNR用於量化所需訊號相對於背景雜訊水準的相對強度。較高的SNR意味著更優的訊號品質與接收性能。隨著通訊距離的增加，訊號強度減弱，SNR降低，進而影響通訊品質；尤其在毫米波頻段，訊號衰減更為嚴重。對於可靠的衛星通訊而言，維持較高的SNR十分關鍵，因為它能確保更好的訊號品質、更高的資料速率，與更低的誤碼率(Bit Error Rate, BER)。

此外，高SNR使系統能夠採用更複雜的調變方案，從而實現更快的資料傳輸。相反，低SNR則迫使系統必須採用較簡單的調變方案，導致資料速率降低以確保訊號完整性。較強的SNR支援更快、更高容量的資料傳輸，而低SNR則會導致性能下降、延遲增加，以及由於資料封包丟失與重傳而造成的吞吐量降低。有效的系統設計旨在最小化這些損耗，並保持足夠的SNR以實現最佳性能。

計算SNR鏈路預算是評估衛星通訊系統性能的關鍵環節。由於通訊頻寬與自由空間路徑損耗(Free-Space Path Loss, FSPL)等參數通常為固定值，設計人員必須仔細權衡衛星端的發射EIRP與地面終端的G/T比值，以優化整體性能。提升G/T的方法包括選用高增益接收天線、透過精心的元器件設計降低系統雜訊，以及應用訊號處理技術來增強SNR。然而，實現高G/T比值往往需要權衡取捨——如使用更大的天線、增加系統複雜性、提高功耗或增加成本。工程人員必須在滿足系統要求的同時，兼顧實際限制，平衡各項因素。

調變技術與實際系統影響

SNR會影響通訊系統資料傳輸效果。如圖4所示，不同的調變方法需要達到一定的最低SNR才能正常工作。例如，在SNR為3.15的Ku-頻段下行鏈路中，適合的調變方式為差分相移鍵控(Differential Phase-Shift Keying, DPSK)，頻譜效率0.75bps/Hz；假設通訊頻寬為5MHz，則最大資料速率可達3.75Mbps。

一般來說，低SNR意味著資料速率較低，而高SNR則允許更高的資料速率。系統可以採用自適應調變技術，根據SNR水準切換，但這需要更先進的數位訊號處理技術(DSP)。

SNR下行鏈路(dB)＝EIRP衛星(dBWi)–通訊頻寬(dB–Hz)–FSPL(dB)–AFPL(dB)+G/T終端(dB/K)–k(dBJ/K)

(其中，SNR＝信噪比，EIRP＝等效全向輻射功率，FSPL＝自由空間路徑損耗，AFPL＝Atmospheric Path Loss, 大氣路徑損耗，G/T＝天線增益–雜訊溫度比，k＝玻爾茲曼常數)，該公式可計算出通訊頻寬內的整體SNR。

以下簡要說明圖4所示的調變概念。每一條衛星鏈路在設計時都採用特定的調變與編碼(Modulation and Coding, MODCOD)方案。調變通過改變載波訊號的相位來對數位資料編碼。相移鍵控(PSK)是一種常用方法：例如，二進位相移鍵控(BPSK)使用兩個相位(相差180°)；而正交相移鍵控(Quadrature Phase Shift Keying, QPSK)則使用四個相位，在相同頻寬下資料速率翻倍，但需要更多功率。為了避免依賴絕對相位參考，差分相移鍵控(DPSK)採用相對於前一比特位的相位變化編碼。

衛星通常採用幅度相移鍵控(Amplitude Phase Shift Keying, APSK)；在衛星通訊應用中採用APSK的一個主要原因是，它對各種幅度效應具有較強的穩健性，並且降低了對發射功率放大器(Power Amplifier, PA)線性度的要求。諸如PA壓縮等非線性因素可能會改變不同幅度環之間的相對距離；但由於同一給定幅度環上的所有點受到的影響相同，從而將這種非線性效應的影響降至最低。因此，APSK允許對環間距預失真處理，以便在非線性放大後，各環仍保持適當的間距。APSK還帶來更大的靈活性，可通過調整環數與環間距，在訊號失真與峰均功率比之間取得平衡(圖5)。

如圖6所示，當衛星相對於接收器移動時，其發射訊號的頻率會發生多普勒頻移。這些變化可能導致同步問題，進而影響通訊的可靠性。為了解決這一難題，系統必須持續監測並補償頻率偏移。在此過程中，先進演算法扮演重要角色，使接收器能夠動態調整，保持穩定、高品質的訊號接收。

系統損耗是所有衛星通訊系統中固有的，可能源自地面站與衛星內部及之間的各種元件。由於天線、功率放大器、RF濾波器與收發器訊號處理單元等硬體限制，訊號可能會發生劣化。在Ka與Q/V等更高頻段，大氣衰減與自由空間路徑損耗的影響明顯，使訊號劣化更為顯著，因此需要在系統設計中加入精細補償。

優化RF鏈路預算

工程人員採用多種方法來應對這些挑戰，如使用相控天線陣列與波束成形技術、自適應功率控制以確保根據即時鏈路條件調整發射功率，以優化SNR，以及利用機器學習方法、自適應調變技術來增強通訊性能。

自適應編碼調變(ACM)技術根據訊號品質調整資料傳輸方式，有助於提升衛星通訊性能。當訊號強度高時，系統使用更快的傳輸方法發送更多資料；當訊號較弱時，則切換到更為可靠的方法以避免錯誤。這使得連接更為高效可靠，尤其適用於高速移動並飛越不同區域的低地球軌道(LEO)衛星。ACM能夠即時自動調整，以保持訊號穩定，防止出現中斷。

機器學習(ML)正成為工程人員優化衛星通訊系統鏈路預算的又一得力工具。借助預測與自適應能力，機器學習有助於在動態環境中更高效地管理資源。強化學習等技術可實現功率控制、切換與頻寬分配的即時決策；而監督學習則能預測訊號衰減與路徑損耗，以便主動調整。例如，機器學習演算法可在需求高峰期提高發射功率，或確保衛星間無縫切換。這種資料驅動的方法正在改變衛星網路設計方式，使其在多變條件下提升性能與可靠性。

綜上所述，優化RF鏈路預算對於設計可靠、高效的衛星通訊系統至關重要。通過細緻分析EIRP、天線G/T與SNR等參數，工程人員能夠預測並增強在各種工作條件下鏈路的性能。自適應編碼調變、即時功率控制，與基於機器學習的優化等先進技術，正在重塑衛星網路的設計方式——使其能夠在日益動態且要求嚴苛的環境中，實現更高的資料速率、更優頻譜效率，及更穩健的連線能力。

(James Cheng為Qorvo高級產品線經理、David Corman為Qorvo首席系統架構師、David Schnaufer為Qorvo技術市場經理)
