VCO為鎖相迴路(PLL)核心，廣泛用於 5G、雷達及高速數位系統，但實務上面臨相位雜訊、非線性及頻率漂移等非理想非線性效應。文中點出透過優化電路與穩壓可改善效能，並介紹利用FSPN與FSWP分析儀量測相位雜訊、Jitter及艾倫變異數(Allan Deviation)，以精準驗證並提升低雜訊 VCO 的動態特性與長期穩定度。
在現代無線通訊、雷達系統與高速數位應用中，壓控振盪器(Voltage-Controlled Oscillator, VCO)是不可或缺的核心元件。從5G通訊到高速資料轉換器，VCO的頻率穩定度與相位雜訊表現，會直接影響整體系統效能。然而，實際應用中的VCO，往往與理想模型仍存在顯著差距，因此如何理解其非理想特性、進行精準量測與調整，成為工程設計的關鍵。
什麼是VCO？頻率可控的核心振盪來源
VCO是一種輸出頻率可由輸入電壓控制的振盪器，其基本運作原理是藉由調整控制電壓，改變振盪電路中的電容或電感參數，使輸出頻率隨之改變。這樣的特性使VCO成為鎖相迴路(Phase-Locked Loop, PLL)中的關鍵組件，負責產生穩定且可調的頻率來源。在理想狀態下，VCO應具備以下特性：
- 完美的線性度：輸出頻率與控制電壓成絕對線性關係(固定靈敏度MHz/V)。
- 極高頻譜純度：輸出為單一頻率的純正弦波，無相位雜訊與諧波。
- 高穩定性：不受電源波動、負載變化或溫度影響。
但是，這樣的理想條件在現實中幾乎不存在。
VCO應用場景
VCO廣泛應用於各類系統中，從通訊到高速數位系統，包括：
PLL(鎖相迴路)頻率合成
PLL藉由回授機制將輸出頻率鎖定在參考時脈上，而VCO則負責實際產生可調的高頻訊號。例如，在手機晶片中，基頻處理器會透過PLL+VCO將低頻參考時脈(如26MHz)產生數GHz射頻訊號。
無線通訊(5G、Wi-Fi)
以5G支援sub-6G Hz、毫米波(mmWave)頻段為例，其VCO必須能在極高頻率下維持穩定振盪，同時具備低相位雜訊特性，否則將導致訊號調變失真或誤碼率上升。Wi-Fi 6/7系統亦類似，在多頻段切換與高頻寬資料傳輸(如320 MHz Channel)下，VCO的頻率切換速度與穩定性會直接影響連線品質與吞吐量。
VCO則扮演Chirp Signal產生器的角色。例如在車用毫米波雷達中，VCO會產生調頻連續波(Frequency-Modulated Continuous Wave, FMCW)訊號，用於距離與速度偵測；這類應用對VCO增益線性度(Kvco Linearity)與頻率穩定性要求極高。
VCO主要負責時脈產生與資料同步。以PCIe、Ethernet或高速記憶體介面為例，系統需要極低時序抖動(Jitter)的時脈來源來確保資料正確傳輸。VCO通常整合於時脈資料回復(Clock and Data Recovery, CDR)電路中，負責追蹤輸入資料流的時序，並產生同步時脈。若VCO相位雜訊過高，將直接導致Jitter增加，進而影響眼圖開口與錯誤率(Bit Error Rate, BER)。
理想與真實VCO差異：相位雜訊與非線性效應
實際VCO的最大差異，來自於相位雜訊(Phase Noise)與各種非理想因素的干擾。相位雜訊代表訊號相位隨時間產生的隨機抖動，通常以dBc/Hz表示，並隨著頻率偏移而變化。這種雜訊會導致頻譜展寬，進而影響系統的誤碼率(BER)與訊號品質。例如，在相位雜訊量測中，FSWP在特定偏移頻率下可達約-25dBc/Hz的量測靈敏度(圖1)。
圖1 R&S FSWP相位雜訊分析儀，用於量測極低相位雜訊訊號，具高靈敏度分析能力(約-25dBc/Hz等級)
影響VCO表現的關鍵因素
首先是主動元件本身的Thermal Noise與Flicker Noise，這些雜訊會藉由振盪機制轉換為相位雜訊，特別是在低頻偏移區域影響顯著。其次，電源雜訊與地彈(Ground Bounce)也會透過電源耦合至振盪核心，使頻率產生不穩定抖動。
此外，VCO增益(Kvco)往往呈現非線性，使得頻率對電壓的響應不均勻，這在高精度應用中將會增加控制難度。另外，還有溫度變化的問題，元件特性隨溫度改變，將導致頻率漂移(Frequency Drift)，影響長時間穩定性。
頻率漂移(Frequency Drift)包括：
頻率推移(Frequency Pushing)
電源電壓的波動導致輸出頻率偏移。這反映了VCO對電源雜訊的敏感度。
頻率拉移(Frequency Pulling)
當輸出負載阻抗發生變化(非理想50Ω匹配)時，導致的頻率不穩定現象。
諧波功率(Harmonic Power)
VCO會產生基頻整數倍的諧波，若抑制不足，會干擾系統其他頻段。
調諧電壓與輸出頻率之間通常呈現非線性關係，但在大多數VCO設計中，輸出頻率隨調諧電壓線性單調遞增；增加或減少壓控電壓(Vtune)會以連續且單調變化的方式增加或減少振盪器的輸出頻率。調諧電壓可以以離散步階(Discrete Step Size)(一般而言，電壓升高會使頻率上升，但實際多為非線性關係)或連續的方式改變(圖2)。
圖2 VCO調諧曲線示意，顯示輸出頻率隨控制電壓上升而增加，實際關係多呈非線性變化
VCO測試：從頻譜到相位雜訊的完整量測方法
良好的工程實踐要求在設計、調試或生產過程中，對振盪器進行精確測量與特性分析，以掌握輸出頻率與輸出功率隨時間的變化，並檢視振盪器射頻輸出端是否存在明顯諧波或雜訊成分。由於振盪器通常為射頻系統的核心元件，因此其輸出品質將影響整體系統性能。
在實務上，VCO的測試不僅是量測輸出頻率，更重要的是分析其頻譜純度與相位穩定性。
基本測試會從頻譜分析開始，觀察輸出頻率、諧波與雜訊底噪(Noise Floor)。然而，若要精準評估VCO性能，則需進一步進行相位雜訊量測。相位雜訊測試通常會關注不同頻率偏移(如1kHz、10kHz、1MHz)下的雜訊表現，並繪製相位雜訊曲線，可用來判斷：
- 近端相位雜訊(Close-in Phase Noise)：受Flicker Noise影響
- 中頻偏移雜訊：受迴路與元件影響
- 遠端雜訊：接近系統noise floor

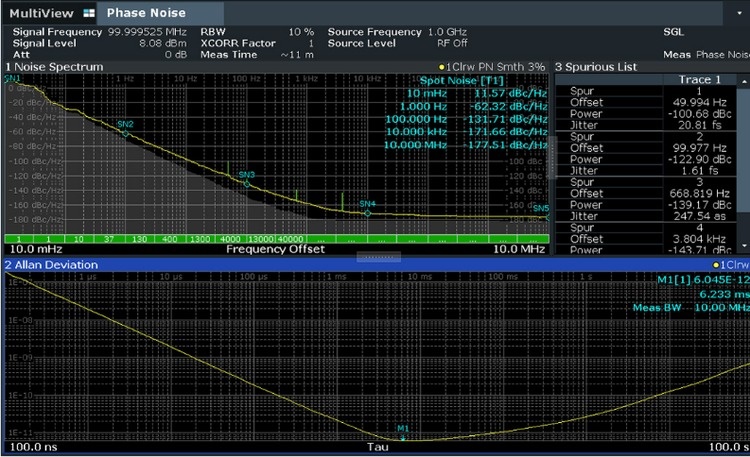

此外，工程師也會測量Jitter與Allan deviation(頻率穩定度分析指標)，以評估時間穩定性。圖3是在時間域中，以固定間隔量測振盪器頻率，計算Allan Deviation與變異數，並以時間曲線呈現。
圖3 振盪器時間域量測示意，藉由固定間隔取樣計算Jitter與Allan Deviation，用以評估頻率穩定性
如何調整VCO
在調整VCO時，工程師通常會從電路設計與系統層面同時著手。首先，可透過調整LC tank的Q值來降低相位雜訊，因為高Q值能提升頻率選擇性，減少能量損耗。
其次，控制電壓的穩定度至關重要，通常需搭配低雜訊電源與濾波設計，以避免電源雜訊直接影響振盪頻率。對於Kvco非線性問題，則可透過線性化設計或校正演算法進行補償。在系統層面，VCO通常會與PLL搭配使用，透過回授機制穩定輸出頻率，同時降低長期漂移與雜訊影響。
如何使用R&S FSPN、FSWP進行VCO量測
在高精度量測領域中，相位雜訊分析儀常被用於VCO特性評估，其中以FSPN與FSWP系列為常見的分析工具。
FSPN適用於研發與產線環境，可用於快速取得VCO相位雜訊曲線，並支援自動化測試流程，提升測試效率。
FSWP則具備較高解析能力，極低相位雜訊，並支援交叉相關(Cross-Correlation)技術，可降低儀器本身雜訊對量測結果的影響。此外，亦可進行脈衝訊號量測(Pulsed Signal Measurements)與殘留相位雜訊(Residual Phase Noise)等進階分析，適用於低相位雜訊元件的評估。
在實際操作中，工程師可將VCO輸出連接至量測儀器輸入端，設定中心頻率與偏移範圍，完成校正後進行量測。透過儀器內建分析功能，可取得相位雜訊圖、Jitter數據與整體頻譜特性等資訊，用於後續設計分析與產品驗證。
VCO並非僅為單純的頻率產生元件，而是橫跨電路設計、雜訊分析與量測驗證的關鍵技術核心。其透過電壓控制振盪頻率，構成PLL與各類高頻系統基礎。然而在實務應用中，性能表現會受到相位雜訊、非線性調諧特性以及溫度與阻抗等環境因素影響，使理想模型與實際行為之間仍存在差異。
在量測與驗證方面，工程實務已由傳統頻譜觀察，逐步轉向以相位雜訊為核心的分析方法。透過不同頻率偏移下的雜訊量測，並結合Jitter與Allan Deviation等指標，可更全面掌握振盪器的動態特性與長期穩定度。同時，藉由高解析度量測與交叉相關技術，有助於提升低雜訊VCO特性的可辨識性與分析精度。
(本文作者任職於翔宇科技 Eagletek)
